Обслуживание разборного пластинчатого теплообменника направлено на сохранение тепловой мощности, расчетного расхода и герметичности. Основные проблемы связаны с загрязнением поверхности, износом прокладок, нарушением сжатия пакета и изменением параметров системы. Диагностика должна основываться на измерениях.

Чтобы ознакомиться с оборудованием и его особенностями, важно учитывать доступ к пластинам и возможность изменения пакета. ОПЭКС предлагает пластины и уплотнения, а подбор выполняется по температуре, расходу и давлению конкретной системы.

Периодичность обслуживания различается для чистой воды, жесткой воды, раствора гликоля и технологического продукта. На скорость загрязнения влияют температура стенки, скорость в каналах, наличие частиц и режим остановок.

Признаки ухудшения работы

  • Снижение температуры на выходе. При неизменных входных условиях это может указывать на падение теплопередачи или расхода.
  • Рост перепада давления. Возможная причина — загрязнение каналов, фильтра или изменение арматуры.
  • Увеличение времени выхода на режим. Система медленнее достигает требуемой температуры.
  • Внешняя утечка. Жидкость между пластинами указывает на проблему прокладки, сжатия или поверхности.
  • Смешение сред. Может быть связано с повреждением пластины и требует остановки.
  • Неустойчивое регулирование. Причина может находиться в клапане, датчике или насосе.

Диагностика перед разборкой

Сначала фиксируют температуры, расходы и давление обоих контуров. Проверяют насосы, фильтры, запорную и регулирующую арматуру. Если расход ниже расчетного, снижение мощности может быть вызвано не загрязнением пластин, а гидравлической проблемой.

  1. Сравнивают режим с расчетом. Измерения проводят при стабильной нагрузке.
  2. Проверяют фильтры и насосы. Засорение и износ меняют расход.
  3. Оценивают перепад давления. Его сопоставляют с контрольным значением.
  4. Проверяют автоматику. Датчик и клапан должны поддерживать заданную температуру.
  5. Исключают ошибки подключения. Направление потоков сверяют со схемой.
  6. Принимают решение о разборке. Ее выполняют после безопасного отключения.

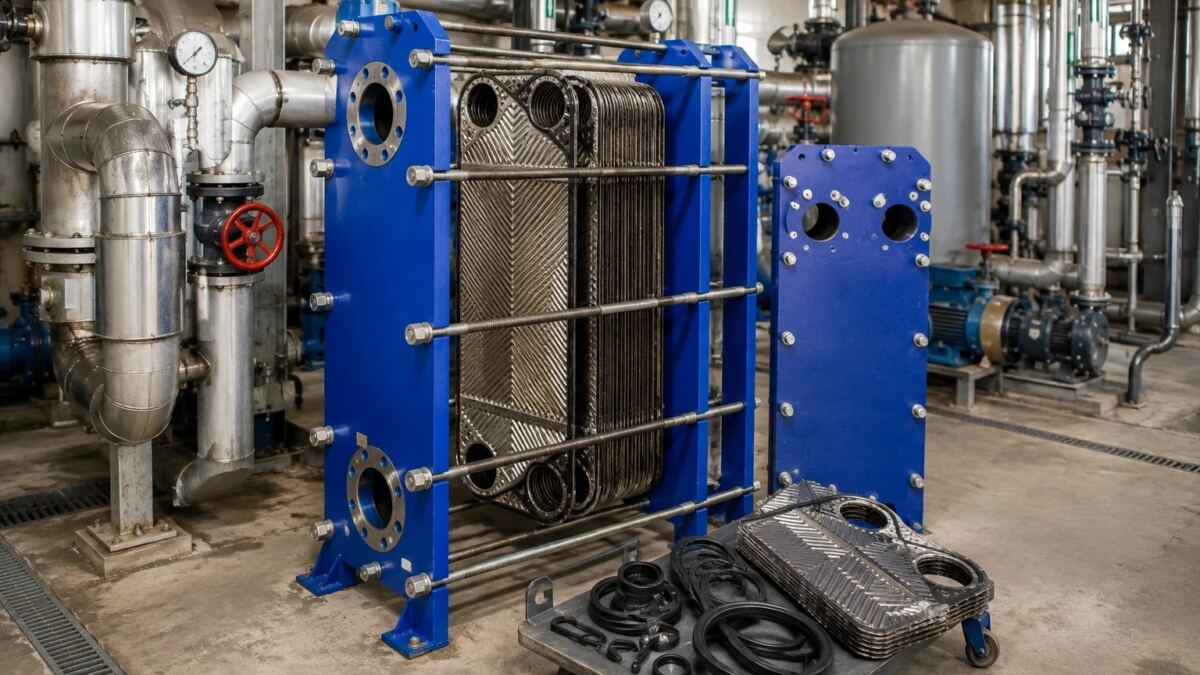

Подготовка к разборке

Аппарат отключают от обоих контуров, охлаждают, сбрасывают давление и дренируют. Перед ослаблением болтов измеряют монтажный размер и отмечают последовательность пластин. Рабочая зона должна позволять свободно отвести подвижную плиту.

Болты ослабляют равномерно, не допуская перекоса. Для крупного оборудования используют предусмотренные средства перемещения и соблюдают требования документации.

Очистка пластин

Метод очистки выбирают по типу загрязнения и материалу. Мягкие отложения удаляются без повреждения рифления. Химическая промывка допускается только совместимым реагентом. Абразивный инструмент может повредить тонкую поверхность.

  • Удаление рыхлых загрязнений. Используется мягкая щетка и вода с допустимым давлением.
  • Обработка минеральных отложений. Раствор выбирают по составу отложений и материалу пластины.
  • Промывка после реагента. Поверхность очищают от остатков химического средства.
  • Осмотр рифления и отверстий. Проверяют трещины, коррозию, эрозию и деформации.
  • Защита до сборки. Чистые элементы не должны повторно загрязняться.

Проверка прокладок

Прокладки проверяют на потерю эластичности, трещины, набухание, усадку и деформацию. Материал новой прокладки должен соответствовать рабочим средам, температуре и моющим растворам.

Клеевая и клипсовая фиксация требуют разной технологии. Канавку очищают без повреждения пластины, а уплотнение устанавливают без растяжения и перекручивания.

Контроль пластин

Каждую пластину осматривают на коррозию, трещины, деформацию краев и повреждения вокруг отверстий. Сквозной дефект может привести к внутреннему смешению сред.

Пластина для замены должна точно соответствовать модели, материалу, профилю и расположению отверстий. Внешне похожая деталь может изменить гидравлику.

Сборка пакета

  1. Восстанавливают последовательность. Пластины устанавливают в правильном порядке.
  2. Проверяют прокладки. Уплотнения должны находиться в канавках.
  3. Выравнивают пакет. Элементы перемещают по направляющим без перекоса.
  4. Затягивают болты равномерно. Подвижная плита остается параллельной.
  5. Достигают монтажного размера. Значение берут из документации.
  6. Проверяют края пакета. Пластины и прокладки не должны выступать неправильно.

Пуск после обслуживания

Заполнение выполняют постепенно и удаляют воздух. Сначала проверяют внешнюю герметичность при ограниченном давлении, затем выводят систему на рабочий режим и фиксируют температуры и перепад давления.

Новые значения используют как контрольную точку. Если мощность не восстановилась, проверяют расход, автоматику и соответствие текущей нагрузки исходному расчету.

Модернизация пакета

Добавление или удаление пластин выполняется только после нового расчета. Изменение числа каналов влияет на скорость и перепад давления. Также проверяют вместимость рамы и длину стяжных элементов.

При изменении нагрузки может потребоваться корректировка насосов, клапана или схемы подключения. Если изменилась среда, пересматривают материалы пластин и прокладок.

Плановое обслуживание

  • Журнал параметров. Температуры и перепад давления фиксируют при сопоставимой нагрузке.
  • Контроль качества среды. Подготовка воды и фильтрация уменьшают загрязнение.
  • Запасные уплотнения. Запчасти должны соответствовать точной модели.
  • Документирование сборки. Сохраняют последовательность пластин и монтажный размер.
  • Планирование остановки. На разборку и контроль должно быть достаточно времени.

Контроль после выполненных работ

После замены прокладок, пластин или изменения пакета выполняют контрольный режим. Температуры, расходы и перепад давления сравнивают с расчетными и с данными после предыдущего обслуживания. Это позволяет подтвердить, что вмешательство восстановило работу аппарата.

Все операции документируют: указывают замененные детали, материал уплотнений, фактический монтажный размер и результаты пуска. Такая запись помогает при следующей диагностике и исключает случайную сборку в другой конфигурации.

Обслуживание объединяет диагностику системы, безопасную разборку, очистку, контроль пластин и прокладок, правильную сборку и проверочный пуск. Возможность модернизации является преимуществом разборной конструкции, но должна подтверждаться расчетом.
